固定式檢測儀如何選型

文章出處：南京艾伊科技有限公司人氣：-發表時間：2019-05-09 11:00:00

氣體檢測儀作為保護現場安全的儀表，選型尤其重要。但是，對于初次接觸艾伊科技的用戶來說，面對十余種型號的檢測儀和控制器，往往不知道哪種型號適合自己需求。

鑒于此，艾伊科技將固定式檢測儀的選型要點進行整理，以供大家快速選型！

一、氣體檢測報警系統結構成型


上圖為常見氣體檢測報警系統構成，簡單來講共分為：

1、氣體檢測層

此層為氣體檢測儀，一般安裝在車間、倉庫、儲罐等區域，實時監測現場可燃、有毒氣體的濃度值。

2、控制層

控制層為氣體檢測控制器，控制器可集中顯示各監測點的濃度值，當濃度值超過預設報警值時自動聲光報警。

3、聯鎖控制層

聯鎖控制主要實現自動排風、噴淋、切斷、停車、報警等安全聯鎖功能。

4、上位機層

上位機層常見為DCS、PLC等，控制器數據可直接上傳至上位機層，有時也會有氣體檢測儀直接信號輸入DCS等上位機。

二、氣體檢測儀選型要點

1、是否需要顯示、聲光報警功能

僅從氣體檢測功能來講，氣體檢測儀是否具備顯示、聲光報警并不影響其檢測氣體的精度及穩定性。但是具備顯示與聲光報警功能在氣體泄漏時能夠更早地提醒現場工作人員。因此，選擇顯示、聲光報警一體化的氣體檢測儀將逐漸成為主流。

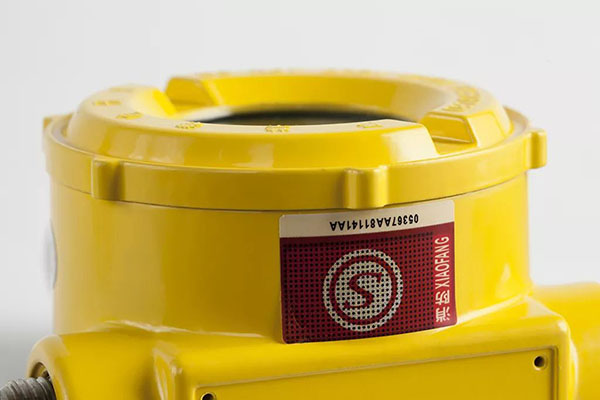

AG310集顯示、聲光報警為一體

2、輸出信號與接線方式

由于不同的輸出信號將決定不同的接線、布線方式，一旦選擇錯誤將有可能造成極大的浪費。

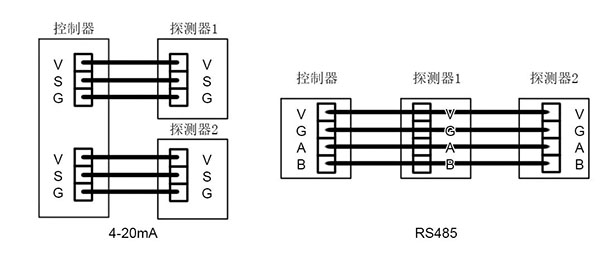

氣體檢測儀常規有4-20mA和RS485兩種輸出信號，分別對應分線制和總線制接線方式，兩種方式均各有優缺點，在選擇時應注意區分。


3、氣體選擇

對于不同氣體，其檢測原理不同，需選擇相應傳感器進行檢測。對于一些有多種檢測原理的氣體，應該根據實際需求選擇對應的原理。


三、控制器選型要點

1、配接氣體

在國內，由于可燃?xì)怏w檢測被納入消防管理范圍，所有可燃?xì)怏w的生產、銷售必須取得消防認證，認證中對與可燃?xì)怏w檢測儀配接的控制器也有相應要求。因此可燃?xì)怏w和有毒氣體不能混接一臺控制器，需選擇配接對應型號控制器。
